Nosso sistema de inspeção de defeitos inclui dois testadores EOL dedicados. Um é para atuadores automotivos com engrenagens helicoidais e unidades de parafuso. O outro é para controladores eletrônicos como PCBs e unidades centrais de controle. Ambos são modulares e construídos para produção de alto volume. Eles substituem as verificações manuais por testes digitais automatizados. O produto oferece resultados consistentes e elimina erros de julgamento humano. Cada sistema suporta personalização total e integração de dados MES.
Ⅰ. Testador EOL de atuador automotivo (modelo de atuador de porta)
Testes completos para desempenho mecânico e elétrico
Este testador combina seis itens de teste em uma máquina: estanqueidade, ruído NVH, força de torque/tração, desempenho elétrico, curso de deslocamento e verificação de montagem. Possui uma câmara de teste silenciosa e um mecanismo de servo carregamento. Ele simula com precisão as condições reais do veículo. O produto funciona para atuadores de portas, elevadores de janelas, acionamentos de assentos e amortecedores HVAC. Ele executa um ciclo de teste completo em 60 segundos, correspondendo ao tempo takt de produção padrão.
Teste de precisão de vazamento e ruído
O sistema utiliza dispositivos de vedação personalizados e sensores de pressão de alta precisão. Ele detecta vazamento de ar em carcaças, juntas e juntas. A precisão atinge 0,1 Pa. Múltiplas configurações de pressão podem ser armazenadas e alteradas. Quanto ao ruído, a câmara silenciosa fechada bloqueia o ruído da oficina. Sensores acústicos capturam sons de engrenagens, parafusos e motores. Ele emite curvas de pressão sonora, volume e frequência. Isso substitui a inspeção auditiva humana por dados objetivos.
Torque, força e verificações elétricas
Um servo motor com sensores de torque e deslocamento mede a força push-pull, a resistência ao funcionamento e as curvas de curso. Ele detecta travamentos, quedas de torque ou deslocamento incompleto. Para testes elétricos, ele aplica tensão padrão e lê corrente sem carga/carga, queda de tensão do motor, sinais Hall e dados do barramento CAN/LIN. Ele verifica a suavidade do motor e a integridade do sinal. O produto também verifica a montagem com sensores de visão e fotoelétricos – verifica se conchas, roscas sem-fim, parafusos, juntas ou vedações estão faltando, erradas ou soltas.
Rastreabilidade de dados e troca rápida
Cada produto é digitalizado por código SN. Todas as curvas e valores de teste são salvos localmente e podem ser exportados como CSV. Ele se conecta ao seu MES para rastreabilidade total. O sistema armazena vários programas de teste. Depois de trocar as ferramentas, basta acessar a nova receita. Isto suporta a produção flexível de muitos tipos de atuadores.
Vantagens e aplicações
Este sistema de inspeção de defeitos é universal – ele lida não apenas com atuadores de portas, mas também com reguladores de janelas, ajustadores de assento, acionamentos de porta traseira e muito mais. Integra seis testes em uma estação, economizando espaço e mão de obra. A câmara silenciosa significa que você não precisa de uma sala silenciosa especial. A troca de ferramentas é rápida com pinos de localização padrão. Possui cortinas de luz de segurança, proteção contra sobrecarga e componentes padrão para fácil manutenção. Ele é usado por fornecedores de nível 1 para linhas de montagem semiautomáticas ou totalmente automáticas.
Parâmetros técnicos (testador de atuador)
|
Parâmetro |
Especificação |
|
Itens de teste |
Vazamento, NVH, torque/força, elétrico, curso, montagem |
|
Precisão de vazamento |
0,1 Pa |
|
Teste de ruído |
Câmara silenciosa fechada com sensores acústicos |
|
Sensor de Torque |
Servo com sensores de torque e deslocamento de alta precisão |
|
Elétrica |
Tensão, corrente, Hall, CAN/LIN |
|
Tempo de ciclo |
Menor ou igual a 60 segundos |
|
Mudança |
Troca de receitas + ferramentas de troca rápida |
|
Dados |
Pronto para MES, exportação de CSV, ligação SN |
|
Segurança |
Cortina de luz, parada de emergência, proteção contra sobrecarga |
|
Personalização |
Personalização completa fora do padrão disponível |
Ⅱ. Testador EOL de controlador eletrônico
Teste automatizado de função completa para PCBs e módulos de controle
Este testador foi projetado para controladores eletrônicos como unidades de infoentretenimento, módulos HVAC, ECUs de assento e PCBs internos. Ele executa todos os testes necessários automaticamente – continuidade do conector, tensão/corrente, comunicação CAN/LIN, funções de hardware e interação do sistema. O produto utiliza pinos de medição de alta precisão e um design de estação dupla. Ele testa duas unidades ao mesmo tempo, correspondendo a um ciclo de produção de 70 segundos. Funciona com um robô de 6 eixos para carga e descarga e classifica automaticamente as peças boas e ruins.

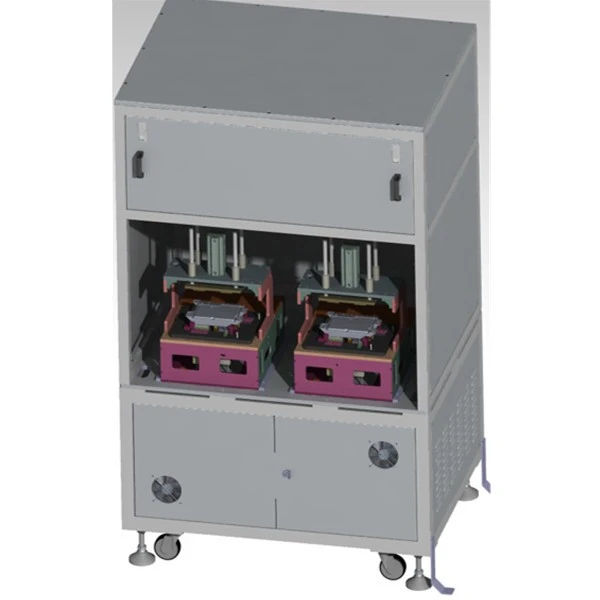

Eficiência de estação dupla e classificação robótica
O acessório de estação dupla permite testar dois controladores em paralelo. Isto reduz significativamente o tempo geral do ciclo. O robô seleciona cada unidade do transportador, coloca-a no dispositivo de teste e, após o teste, move as unidades boas para o próximo transportador e as unidades ruins para uma área de retrabalho. Esta operação totalmente automática não necessita de operador. O Sistema de Inspeção de Defeitos também lê códigos de barras e etiquetas RFID para vincular cada resultado de teste ao número de série do produto. Todos os dados são armazenados localmente e carregados no MES em tempo real.
Receitas flexíveis e proteção de segurança
O sistema armazena vários programas de teste para diferentes modelos de controladores. Ao trocar o produto, basta selecionar a nova receita e trocar o acessório. Os pinos de sondagem e conectores são ajustáveis. Os recursos de segurança incluem cortinas de luz, intertravamento de cilindro, proteção contra sobrecarga da sonda e proteção contra curto-circuito. A máquina não dará partida se a peça não estiver colocada corretamente, evitando danos às placas de circuito impresso e aos conectores.
Vantagens e aplicações
Este produto é versátil – é adequado não apenas para controladores centrais automotivos, mas também para módulos de áudio, unidades de memória de assento, painéis climáticos e outros componentes eletrônicos internos. Ele pode até lidar com eletrônicos de consumo ou placas de controle industriais. O design de estação dupla aumenta o rendimento. Os pinos de medição são de alta precisão, proporcionando erros de medição muito pequenos. Todas as decisões de aprovação/reprovação são tomadas por software, eliminando erros humanos. Ele se conecta diretamente ao seu MES para gerenciamento inteligente da fábrica. A manutenção é fácil porque todos os componentes são peças padrão disponíveis no mercado. Este sistema é ideal para testes de fim de linha em linhas de montagem de eletrônicos de alto volume.
Parâmetros técnicos (testador de controlador)
|
Parâmetro |
Especificação |
|
Itens de teste |
Continuidade, tensão/corrente, CAN/LIN, função, interação |
|
Estações de teste |
Paralelo de estação dupla |
|
Sondagem |
Pinos de contato de alta precisão |
|
Carregando/Descarregando |
Robô de 6 eixos com classificação automática |
|
Tempo de ciclo |
Menor ou igual a 70 segundos (duas unidades simultaneamente) |
|
Identificação |
Leitor de código de barras + leitor RFID |
|
Dados |
Upload MES, armazenamento local, ligação SN |
|
Segurança |
Cortina de luz, intertravamento de cilindro, proteção contra sobrecarga e curto |
|
Mudança |
Seleção de receita + acessório de troca rápida |
|
Personalização |
Personalização completa fora do padrão disponível |
